  • 제품상세보기
  • 나라장터 종합쇼핑몰 등록 정보(관급)

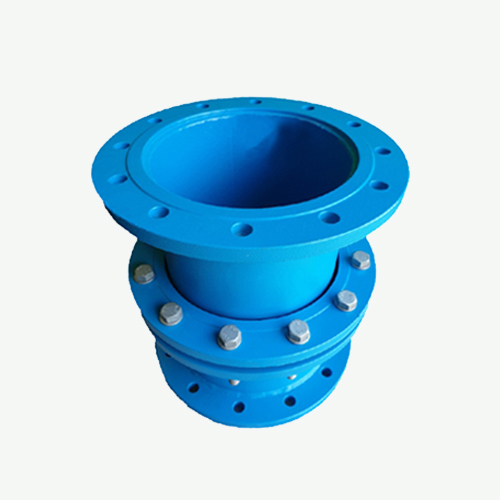

    • ▣ 세부품명 : 신축관이음
    • ▣ 용      도 : 밸브및 관 연결용
    • ▣ 인도조건 : 납품장소하차도

    세부품명번호 물품식별번호 규격명 EA당 가격
    (VAT포함)
    나라장터
    4014231201 23644251 HNPEJ-400 1,096,000원
    4014231201 23644252 HNPEJ-450 1,374,000원
    4014231201 23644253 HNPEJ-500 1,670,000원
    4014231201 23644254 HNPEJ-600 1,814,000원
    4014231201 23644255 HNPEJ-700 2,218,000원
    4014231201 23644256 HNPEJ-800 2,700,000원

    ※ 미표기된 D80 ∼ D350 사이즈는 별도 문의 바랍니다.
    ※ 사급 및 설계가격은 별도 문의 바랍니다.

    형태 및 종류

    형태는 아래와 같이 설계도면에 따른다.


    구경(A) 각부의 주용치수 비고
    길이(L:m/m) 플랜지
    전체길이 신축부거리 신축부길이 신축부전체 몸통내부 아답터길이 아답터외경
    (L) (S1) (S2) (S) (S3) (EL) (PIPEØ)
    80 325 50 50 100 120 245 89.1 KSD3578
    KSD4308
    KSB1511
    100 325 50 50 100 120 245 114.3
    150 330 50 50 100 140 250 165.2
    200 390 60 60 120 150 290 216.3
    250 410 60 60 120 150 311 267.4
    300 460 75 75 150 180 340 318.5
    350 490 75 75 150 200 366 355.6
    400 540 87 88 175 220 393 406.4
    450 550 87 88 175 225 403 457.2
    500 590 100 100 200 240 433 508
    600 625 100 100 200 250 453 609.6
    700 645 110 115 225 275 500 711.2
    800 675 115 115 230 275 500 812.8
    900 710 125 125 250 300 530 914.4
    1000 730 125 125 250 300 538 1016

    종류

    신축이음관의 종류는 허용압력에 따라 3종류로 하며 아래 표와 같이 구분한다.
    종 류 최고 허용 압력(MPa)
    1종(4.5K) 0.98
    2종(7.5K) 1.27
    3종(10K) 1.37

    보유 특허 및 인증

    보유 특허 및 인증

    한국물기술인증원[KIWATEC] 인증 취득목록


    관련법령

    수도법 http://www.law.go.kr/법령/수도법[ 14조 ]

    고시

    환경부 발령번호:2018-141
    그 밖에 음용을 목적으로 위생안전기준 인증을 받아야 하는 수도용 자재와 제품
