나라장터 종합쇼핑몰 등록 정보
- ▣ 세부품명 : 밸브실
- ▣ 용 도 : 상하수도 등 지하에 설치한 밸브 등 보호에 사용
- ▣ 인도조건 : 납품장소하차도
물품 분류번호
|
물품 식별번호
|
규 격 명 |
단 가 (VAT포함)
|
나라장터 |
4014179501 |
23401209 |
원형밸브실,에이치엔피테크, HNP-HVC-W1200, Φ1.2×1.5m, SS275 |
"물가정보지" 참조 |
|
4014179501 |
23401211 |
원형밸브실,에이치엔피테크, HNP-HVC-W1800, Φ1.8×2.0m, SS275 |
"물가정보지" 참조 |
|
4014179501 |
23401198 |
사각밸브실,에이치엔피테크, HNP-HVR-L1200, 1.2×1.2×1.5m, SS275 |
"물가정보지" 참조 |
|
4014179501 |
23401200 |
사각밸브실,에이치엔피테크, HNP-HVR-L2000, 2.0×1.5×1.8m, SS275 |
"물가정보지" 참조 |
|
4014179501 |
23401202 |
사각밸브실,에이치엔피테크, HNP-HVR-L3000, 3.0×2.0×1.8m, SS275 |
"물가정보지" 참조 |
|
4014179501 |
23401204 |
사각밸브실,에이치엔피테크, HNP-HVR-L4000, 4.0×2.0×1.8m, SS275 |
"물가정보지" 참조 |
|
4014179501 |
23401205 |
사각밸브실,에이치엔피테크, HNP-HVR-L4500, 4.5×2.0×1.8m, SS275 |
"물가정보지" 참조 |
|
※이 외의 사이즈는 별도의 견적 및 상담 요청 바랍니다. (대표번호: 031-791-1533)
개요
개요
밸브 및 분기관등의 제 기능이 원활하게 보존되고 운영이 될 수 있는 밸브실의 필요성은 지속 되고 있으며, 외부로부터 발생하는 압력에 대한 밸브실의 내구성을향상시키고 내부에 설치된 장치들의 효율을 유지 시킬 수 있는 제품입니다.
특징 및 장점
1. 상수도, 하수도 및 농업용수 등을 공급하기 위해 설치된 밸브류, 펌프 및 유량계 등 유지관리 제품을 보호/관리하기 위해 SS275 재질로 제작된 철재 제품임.
2.도로 및 인도, 택지 지구 등에 현장에 맞게 맞춤 설계 및 설치가 가능하며, 유지관리가 편리한 장점을 지닌 철재 제품임
종류
설계 조건
적용 형식 : Steel 밸브실 (지중 구조물)
사용 부재 및 재원
▣ 재료 : Steel (SS275(SS400), KSD3503))(강재두께가 40mm 이하)
▣ 허용휨응력 : 140 MPa
▣ 허용인장응력 : 140 MPa
▣ 허용전단응력 : 80 MPa
하중 산출
1. 고정하중 : 밸브실 자중 고려 (중력가속도 9.81 m/s
2)
2. 상부하중
▣ 토사 높이: T = 0.50 m
▣ 토사 밀도: ρ = 20.0 kN/m
3 ▣ Rib 간격 및 개수 : 0.5 m, 규격별 0.5 m 간격으로 개수 적용 (Rib 개수는 시뮬레이션 결과에 반영됨)
(가) 고정하중 (토압) : w
1 = T × ρ = 0.5 × 20 = 10.0 kN/m
2 (나) 노면활하중 : w
2 = 39.0 kN/m
2
[노면활하중의 등가등분포하중 (DB-24 기준 (43.2톤)]
토피 (m) |
노면활하중 (kN/m2) |
1.0 |
39 |
1.5 |
25 |
2.0 |
18 |
2.5 |
14 |
3.0 |
11 |
3.5 이상 |
10 |
(다) 설계하중 : w = w
1 + w
2 = 49.0 kN/m
2
3. 측부하중
밸브실 설계용 연직 하중 (kN/m
2)
● 토사 높이: T = 0.50 m
● 토사 밀도: ρ = 20.0 kN/m
3 ● Rib 간격 및 개수 : 0.5 m, 3개 (단, 원형은 Rib Zero ), (Rib 개수는 시뮬레이션 결과에 반영됨)
측부 고정하중 (토압) 계산 수식
(가) 고정하중(토압) ● 사각
● 원형
(나) 노면활하중 : w
3= 39 × 0.5 = 19.5 kN/m
2
[노면활하중의 등가등분포하중 (DB-24 기준 (43.2톤)]
토피 (m) |
노면활하중 (kN/㎡) |
1.0 |
39 |
1.5 |
25 |
2.0 |
18 |
2.5 |
14 |
3.0 |
11 |
3.5 이상 |
10 |
- 노면 활하중에 의한 측압은 토압계수 (0.5) 를 곱하여 계산
(다) 설계하중 : w = w
1 + w
2 = 42.5 kN/㎡ (사각), 44.5 kN/㎡ (원형)
즉, 구조물의 상부와 측부에 계산된 하중 적용
▶ 상부 (49.0 kN/㎡)
▶ 측부 (사각 : 최대 42.5 kN/㎡, 원형 : 최대 44.5 kN/㎡)
구조 및 재질
품번 |
품명 |
재질 |
1 |
바디 |
KSD 3503 (일반 구조용 압연강재) SS275(SS400) |
2 |
받침대 |
KS D 3503 (일반 구조용압연강재) SS275(SS400) |
3 |
맨홀뚜껑 |
SPS-KFCA-D4302-5016(구상흑연주철품)GCD 450 |
4 |
분기관/환기구 |
KS D 3503 (일반 구조용압연강재) SS275(SS400) |
5 |
집수정 |
KS D 3503 (일반 구조용압연강재) SS275(SS400) |
6 |
Rib(보강리브) |
KS D 3503 (일반 구조용압연강재) SS275(SS400) |
*부가옵션은 주문자의 추가옵션구매에 의하므로 부도와 부표에 포함하지 않음
*원형 철재 밸브실은 집수정이 없음.(단, 옵션으로 추가 가능)
[사각 밸브실 및 원형 밸브실 구조]
▣ 재료의 화학성분 기준
재질종류 (종래기호)
|
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Mg |
SS275(SS400) |
0.25이하 |
0.45이하 |
1.40이하 |
0.05이하 |
0.05이하 |
- |
- |
- |
GCD450 |
2.5이상 |
- |
- |
- |
0.02이하 |
- |
- |
0.09이하 |
▣ 기계적 성질 기준
재질종류 |
항복강도 (N/mm2) |
인장강도 (N/mm2) |
(종래기호) |
강재의 두께 (mm) |
|
16 이하 |
16 초과 40이하 |
SS275(SS400) |
275이상 |
275이상 |
410이상 |
GCD450 |
280이상 |
280이상 |
450이상 |
구조 해석 결과
위의 설계 조건을 기준으로 산출한 결과 사각 및 원형밸브실의 허용변형량, 허용응력 및 허용Normal 응력 모두 안전율의 범위 내에 있어 안정성을 확인함.
안전한 밸브실 제작을 위해 100%~200% 정도의 안전율이 보장되어야 함.
모든 밸브실의 구조검토 결과 최소 안전율 100% 이상으로 설계 타당성이 확인됨.또한 구조해석 결과 사각밸브실 및 원형밸브실 모두 상부에 응력집중이 발생함을 알 수 있으며, 적절한 간격으로 분포되어 있는 Rib 가 하중을 전체적으로 적절히 분산해줌으로써, 허용응력인 140 MPa 보다 낮은 응력이 발생함으로 밸브실의 구조적 안정성을 확인함.

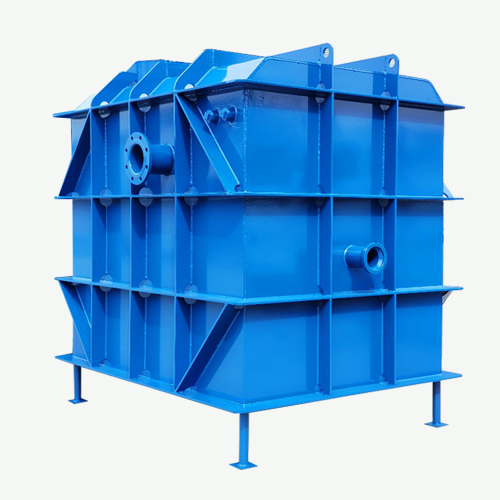

제품 이미지
